Osnovna podela rashladnih sistema:
• protočni
• recirkulacioni
Protočni rashladni sistemi
Prisutni su kod velikih industrijskih i energetskih postrojenja kada su dostupne velike količine površinske vode (reke, jezero, more) i kada propisi dopuštaju zagađenje površinskih voda toplotom.
Voda se sistemom za transport vode dovodi do opreme koji se hladi a topla voda se vraća nizvodno ili dalje od mesta sa koga je uzeta voda za hlađenje.
Tretman ovakvog sistema nije ekonomski opravdan. Najčešća priprema vode, kod ovog tipa sistema, je gruba mehanička filtracija.
Recirkulacioni rashladni sistemi
• otvoreni (postoji kontakt rashladne vode i atmosferskog vazduha)
• zatvoreni (nema kontkakta rashladne vode i atmosferskog vazduha)
Otvoreni rashladni sistemi
sistemi sa akumulacijom - zagrejana rashladna voda se ispušta u akumulaciju i mešanjem sa velikom masom hladnije vode ohladi. Ohlađena voda se ponovo transportuje do uređaja koji se hlade.
sistemi sa vlažnim rashladnim tornjem – najčešći tip rashladnog sistema. Zagrejana voda koja dolazi iz procesa (sa uređaja koji se hladi) uvodi se u rashladni toranj u kome struji hladniji vazduh. U tornju, prilikom kontakta zagrejane vode i atmosferskog vazduha, dolazi do razmene toplote i isparavanja jedne količine zagrejane vode. Ohlađena voda sakuplja se u bazenu hladne vode i ponovo upućuje u proces tj na uređaj koji je potrebno hladiti.

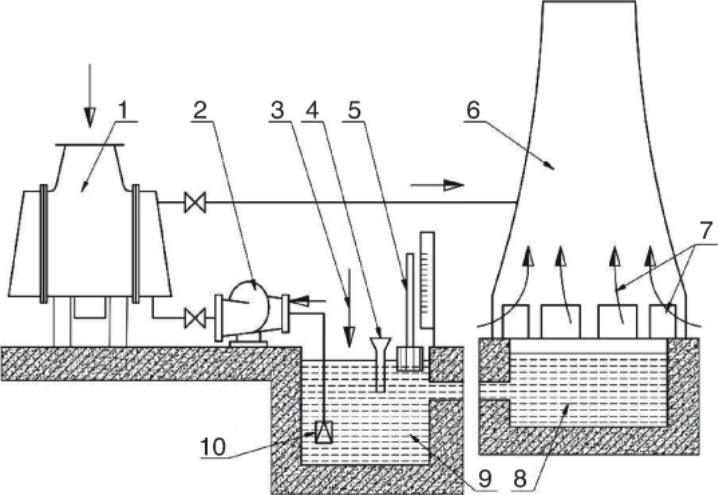

(3) dopunska voda,(4) dovod hlora,(5) pokazatelj nivoa, (6) rashladni toranj,
(7) atmosferski vazduh,(8) sabirni bazen (bazen hladne vode),
(9) prijemni bazen (ovde uvodimo dopunsku vodu), (10) prijemni ventil pumpe
